Helt siden Walter Blombach startet produksjon av metallmaskiner i smia i 1885, har fokuset vært det samme: Små maskiner med best mulig kvalitet og presisjon. Maskinene er egnet for forskning og undervisning, produktutvikling, småproduksjon, børsemakere m.fl.

Viktige trekk ved Wabeco:

Svært sterk vange i diagonalt ribbet støpejern
Induktivherdede og slipte prismevanger
Ekstremt stillegående kjøring på grunn av moderne elektronisk justerbar drivteknologi

Standard utstyr:

3-bakkchuck Ø 100 mm
Gjengemating
Høyre- og venstregange
Drevsett for metriske 0,25 - 7,0 mm og tomme 10 - 40 TPI gjenger
2 automatiske matehastigheter 0,085 og 0,16 mm/omdreininger

Arbeidsområde:

Senteravstand: 350 mm.
Spindelhøyde: 100 mm.
Arbeidsstykkets diameter: Maks. 200 mm
Spindelboring: 20 mm..

Motor:

230 V, 50/60 Hz
1,4 kW, 30 - 2300 U/min
Enfasemotor med kontinuerlig turtallsovervåking
Overbelastningsvern
Trinnløst variabelt turtall
Konstant dreiemoment gjennom hele hastighetsområdet

Garanti:

5 års garanti - garantien dekker ikke deler som er utsatt for slitasje
Tilgjengelighet av reservedeler garantert også etter garantiperioden

TEKNISKE DATA

Arbeidsområde:

Senteravstand: 350 mm.
Senterhøyde: 100 mm.
Spindelboring: 20 mm.
Dreiediameter over tverrsleide: 120 mm.
Dreiediameter over vange: 200 mm.
Vangebredde: 120 mm

Maskinpresisjon:

Maskinpresisjon ihht. DIN 8606
Rundløpsnøyaktighet spindel: 0,005 mm
Sylindrisk dreiing 100 mm.: Avvik 0,01 mm
Sylindrisk dreiing med bakdokke, 300 mm mellom spissene: Avvik 0,015 mm.

Motor:

1400W 230 V, 50/60 Hz 1-fas
Elektronisk trinnløs turtallsregulering: 30 - 2300 o/min

Drivteknologi:

Spindelelektronikk med flerfeilovervåkingskrets

Spindelhus:

Hus produsert av grått støpejern:
V-formet spor: Håndskrapet
Spindelen er opphengt i to justerbare koniske DIN presisjonsrullelager:
Mellomgir mellom hovedspindel og drivverk:
Høyt dreiemoment selv i det lavere hastighetsområdet
Hovedspindelboring: Ø 20 mm.
Spindelkon: MK3
Hovedspindelnese Ø 70 mm.: i henhold til DIN 6350

Bakdokke med hurtigjustering:

Sideveis justering av bakdokkens øvre del: ± 10 mm
Kon bakdokke: MK2
Lengde bakdokkhylse: 45 mm.
Avlesningsnøyaktighet: 0,1 mm.

Sleider:

Universelt justerbar
Svalehaleføringer: justerbare uten spill
Avlesningsnøyaktighet for skalaringene: 0,05 mm
Vandring tverrsleide: 100 mm
Vandring supportsleide: 50 mm
Supportsleide kan roteres: 360°
maks. høyde på dreieverktøy: 16 mm
Sponskraper hindrer at smuss og spon trenger inn i føringene

Gjengemating (standard):

Med mateskrue og drevbytte
Vender for venstre- og høyregjenger
Automatisk lengdemating: 0,085 og 0,16 mm/omdr.
Drevsett for gjengeskjæring: metrisk 0,25 - 7,0 mm, tommer 10 - 40 TPI

Overbelastningsclutch:

På hovedspindel og spindeldriften for å unngå skade på matesystemet

Mål og vekt:

Maskinmål uten emballasje: B860 x D400 x H370 mm.
Vekt uten emballasje: 71 kg

Med forbehold om tekniske endringer

Deklarasjon av støynivå i henhold til DIN EN ISO 3744

Emisjonslydtrykknivå på arbeidsplassen:

Ved 50 % =70,3 dB(A)
Ved 100 % =78,2 dB(A)

Lydeffektnivå:

Ved 50 % =76,8 dB(A)
Ved 100 % =86,6 dB(A)

Ved et emisjonslydtrykknivå fra 80 dB (A) og over på arbeidsplassen kreves hørselvern

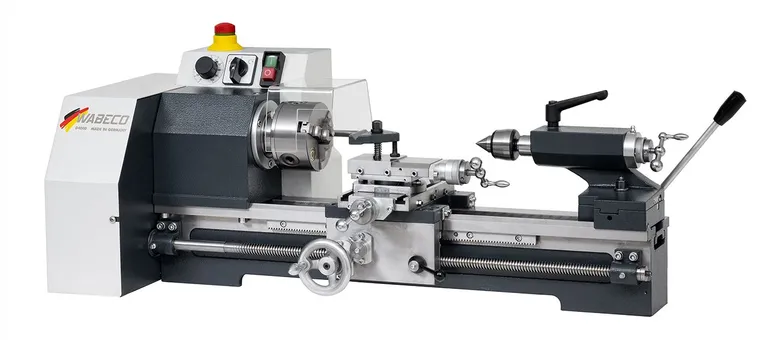

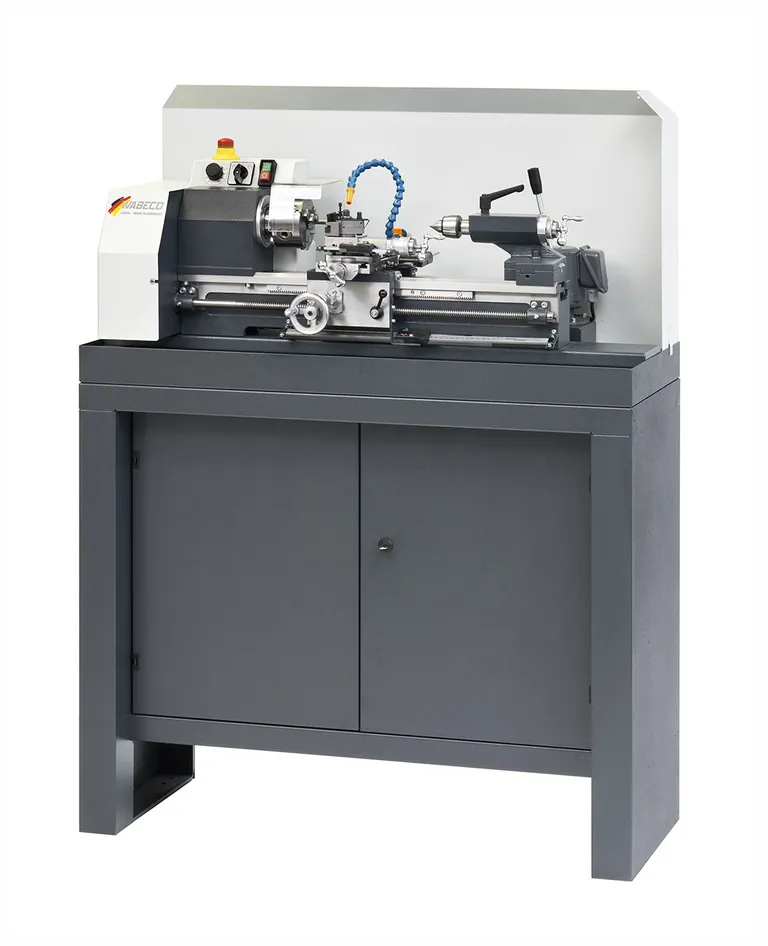

Wabeco dreiebenk D4000 Ø 100 mm

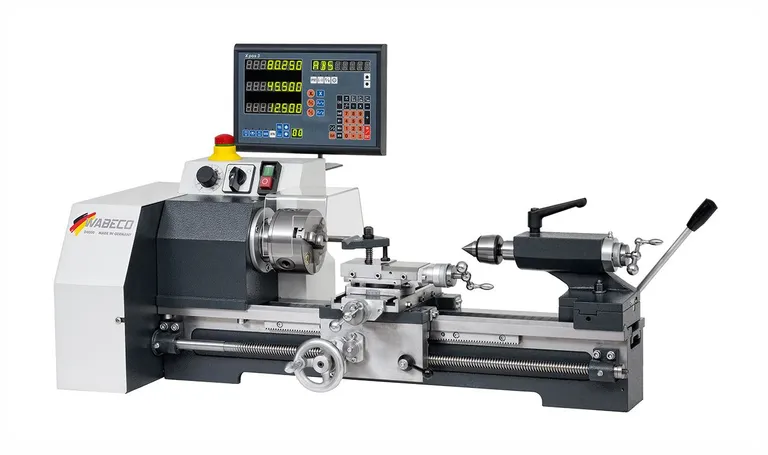

Leveringsalternativer
