Helt siden Walter Blombach startet produksjon av metallmaskiner i smia i 1885, har fokuset vært det samme: Små maskiner med best mulig kvalitet og presisjon. Maskinene er egnet for forskning og undervisning, produktutvikling, småproduksjon, børsemakere m.fl.

Generelt:

Fresen er også velegnet som bormaskin, takket være spindel med justerbart dybdeanslag
Spesielt sterk søyle pga. innvendige diagonale forsterkningsribber
Fresehodet kan tiltes 90° i begge retninger
Verktøy kan demonteres fra spindelen uten bruk av borkiler e.l.
Ekstremt stillegående pga. moderne elektronisk drivsystem

Standard utstyr:

Verktøyholder MT2. Kan økes til MK3/ISO30 som tilvalg

Koordinatbord:

Bordstørrelse 700 x 180 mm.
Vandring X-akse: 500 mm.
Vandrin Y-akse: 150 mm.
Vandring Z-akse: 280 mm.

Motor:

230 V, 50/60 Hz
1,4 kW, 140 - 3000 o/min
Enfasemotor med trinnløs turtallsregulering og permanent turtallsovervåking/-justering
Overbelastningsvern
Konstant dreiemoment gjennom hele turtallssområdet

Spindel:

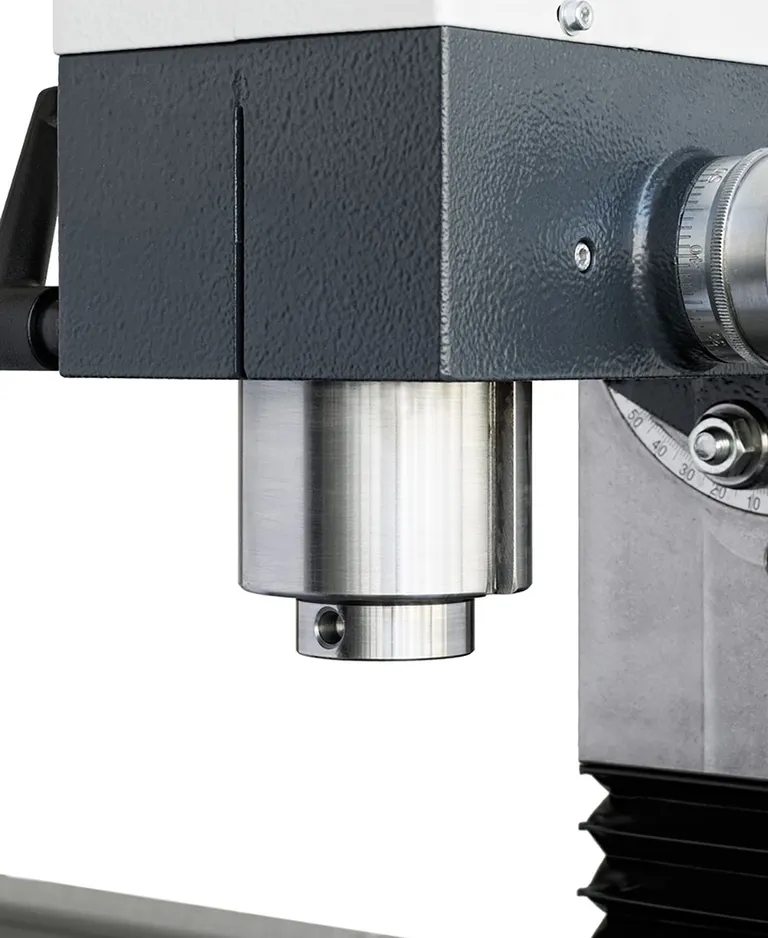

Spindelen er opphengt i justerbare lagere festet i overdimensjonert pinol
Høyt dreiemoment selv i det laveste hastighetsområdet, f.eks. for maskinering av harde materialer
Bred tannrem mellom motor og verktøyspindel sikrer glippfri drift og jevn gange

Svalehaleføring:

Trinnløst justerbar i alle akser for å eliminere slark
To trekkspillbelger for å beskytte svalehaleføringe

Garanti:

5 års garanti - garantien dekker ikke deler som er utsatt for slitasje
Tilgjengelighet av reservedeler garantert også etter garantiperioden

TEKNISKE DATA

Arbeidsområde:

Vandring X-akse: 500 mm.
Vandring Y-akse: 150 mm.
Vandring Z-akse 280 mm.
Spindelslag: 55 mm.
Avstand fresebord - spindel: Min. 90 mm. maks. 370 mm.
Avstand spindel - søyle: 185 mm.

Maskinpresisjon:

Maskinpresisjon i henhold til DIN 8615
Rundløpsnøyaktighet for verktøyspindelen: 0,01 mm.

Motor:

230 V, 1-fas 50/60 Hz 1,4 kW
Elektronisk trinnløst turtall: 140 - 3000 o/min.
Driftselektronikk med flerfeilovervåkingskrets

Mateskruer:

Spillfritt justerbare trapesformede gjengespindler i alle akser, doble justerbare bronsemuttere. Kan leveres med kuleskruer mot pristillegg.
Avlesningsnøyaktighet for skalaringene: 0,05 mm.

Verktøyspindel:

Verktøyholder MT2 med M10 gjenger.

Søyle og koordinatbord:

Produsert i støpejern med diagonale forsterkningsribber
Arbeidsbord: 700 x 180 mm.
Antall T-spor: 3 stk.
Bredde på T-spor: 12 mm.
Senteravstand mellom T-spor: 50 mm.
Finmating på Z-aksen

Fresehode:

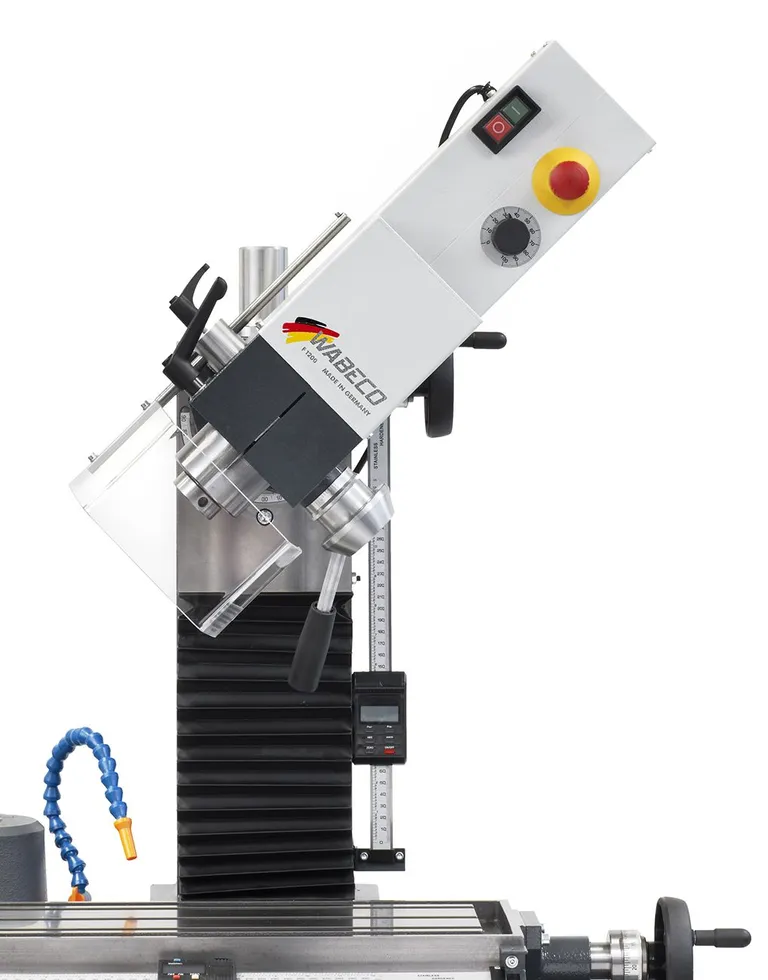

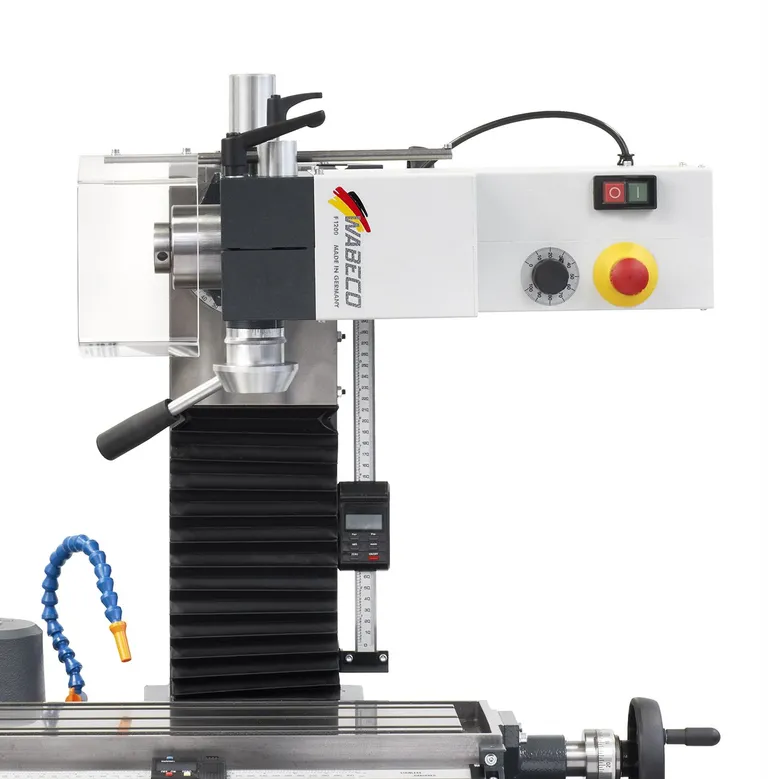

Fresehodet kan tiltes i begge retninger: 90° (-90° til +90°)
Vinkelposisjon avleses enkelt pga. stor skala
Vertikal posisjon kan forhåndsinnstilles ved hjelp av en herdet og slipt konisk indekstapp
Beskyttelsesdeksel foran spindel
Spindel med justerbart boredybdeanslag
Avlesningsnøyaktighet spindelslag: 0,1 mm.

Mål og vekt:

Dimensjoner uten emballasje: B900 x D610 x H670 mm.
Vekt uten emballasje 101 kg.

Deklarasjon av støynivå i henhold til DIN EN ISO 3744

Emisjonslydtrykknivå på arbeidsplassen

Ved 50 % =66,8 dB(A)
Ved 100 % =66,7 dB(A)

Lydeffektnivå

Ved 50 % =73,7 dB(A)
Ved 100 % =79,1 dB(A)
Ved et emisjonslydtrykknivå fra 80 dB (A) og over på arbeidsplassen kreves hørselvern

Denne siden bruker informasjonskapsler

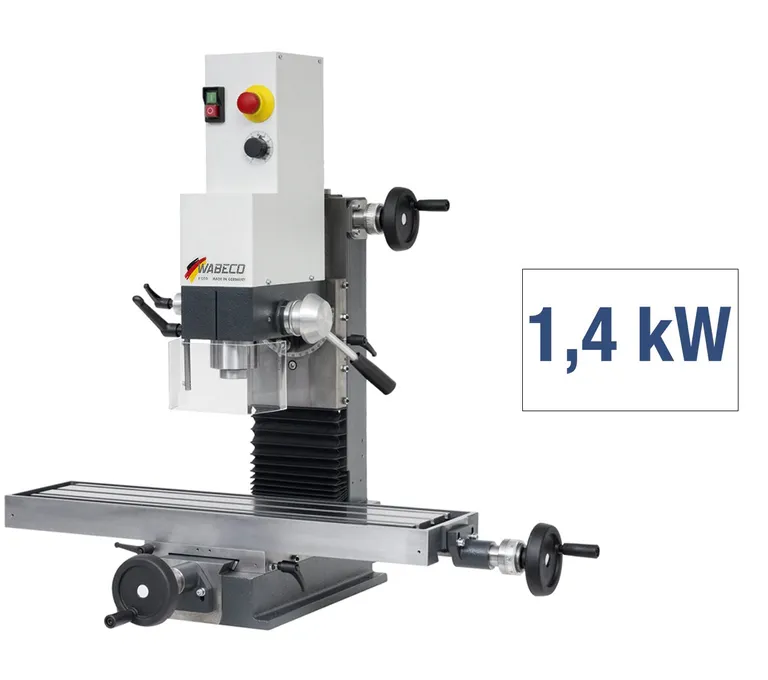

Wabeco fresemaskin F1210, 1400W
